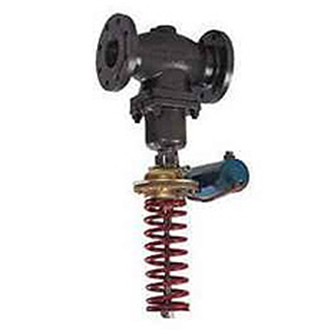

自力式壓差調節閥
材料代號 | C（WCB） | P（304） | R（316） | |
主要 | 閥體 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
閥芯、閥座 | 1Cr18Ni9Ti（304） | 1Cr18Ni9Ti（304） | 1Cr18Ni12Mo2Ti（316） | |
閥桿 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
膜片 | 丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠 | |||
膜蓋 | A3、A4鋼涂四氟乙烯 | |||
填料 | 聚四氟乙烯、柔性石墨 | |||
彈簧 | 60Si2Mn | |||
導向套 | HPb59-1 | |||
自力式壓力調節閥 主要技術參數
公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
額定流量系數Kv | ||||||||||||
額定行程 | 8 | 10 | 14 | 20 | 25 | 40 | 50 | |||||
允許壓差（MPa） | 2.5 | 2.0 | 1.6 | 1.0 | ||||||||
公稱壓力（MPa） | 1.6 4.0 6.4 | |||||||||||
流量特性 | 快開 | |||||||||||
壓力調節范圍（KPa） | 15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、 | |||||||||||
調節精度（%） | ±5 | |||||||||||
工作溫度℃ | 液體≤120；氣體≤80；帶冷凝器和散熱片≤350（適用于高溫工況） | |||||||||||
適用介質 | 執水、氣體、蒸汽、低粘度介質 | |||||||||||
允許泄漏量 | 硬密封（L/h） | 單座≤10-4×閥額定容量（IV級）；雙座、套筒≤5×10-3閥額定容量（II級 | ||||||||||
軟密封（ml/min） | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | ||||
減壓比 | 最大 | 10 | ||||||||||
最小 | 1.25 | |||||||||||
自力式壓力調節閥 外形連接尺寸
公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
L | PN16、40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | ||
PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | |||
B | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | |||||||
H | 壓力 | 15～140 | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | ||||
130～300 | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | ||||||
280～500 | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | ||||||
480～1000 | 445 | 480 | 670 | 740 | 780 | 850 | 860 | |||||||
600～1500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | |||||||
1000～2500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | |||||||
A | 壓力 | 15～140 | φ280 | φ308 | ||||||||||
130～300 | φ230 | |||||||||||||
280～1000 | φ176 | φ194 | φ280 | |||||||||||
600～2500 | φ85 | φ96 | ||||||||||||
導壓管接口螺紋 | M16×15 | |||||||||||||
